承插型盘扣式脚手架是90年代才在国内兴起的，相较于其他的传统脚手架，它在国内推广应该的时间尚短，很多没用过的客户可能不太了解承插型盘扣式脚手架的构造和构件。下面马上跟大家分享一下。

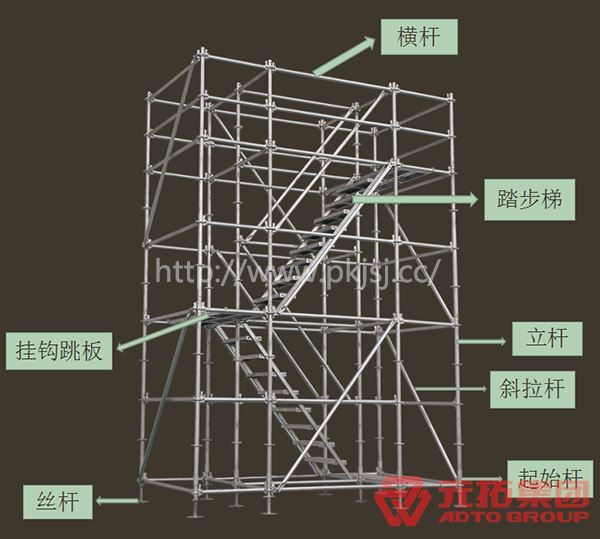

    关于盘扣式脚手架的构造，我们可以搭建顺序来介绍，主要由：可调底座、起始杆（仅连接棒系统有）、立杆（连接棒、套筒两种连接形式）、横杆、斜拉杆、踏步梯、挂钩跳板、踢脚板、三脚架等。

    立杆：通常采用Q345材质的Φ48.3（60）×3.25mm钢管，每0.5m焊一个圆盘，表面进行热镀锌工艺处理，立杆的连接方式分为：内插连接棒（端距100+400）和外套筒式（端距250+250）。

    承插型盘扣式脚手架立杆主要承受竖向荷载。常用尺寸：0.5m、1.0m、1.5m、2m。

    圆盘配件采用Q235钢板冲压而成。盘规3.1.4规定，立杆盘扣节点间距宜按0.5m的模数设置；横杆长度宜按0.3m的模数设置。

    横杆：通常采用Q235材质的Φ 48.3×3.0mm钢管，两端焊接横杆头，横杆头内装配好插销，装配时将插销卡于圆盘小孔中，横杆表面进行热镀锌工艺处理。

    横杆主要用来连接立杆、稳固架体，承受踏步梯、挂钩跳板等荷载。

    国内常用尺寸：0.6m、0.9m、1.2m、1.5m、1.8m。

    斜拉杆：通常采用Q235材质的Φ 42×2.5mm（ Φ 48.3×3.0mm ）钢管，两端装配斜拉头，斜拉头内装配好插销，装配时将插销卡于圆盘大孔中，斜拉杆表面进行热镀锌工艺处理。承插型盘扣式脚手架斜拉杆主要用于稳固架体。

    起始杆（与立杆内插连接棒的方式配套使用）：采用Q345Φ48×3.25mm（ Φ60×3.25mm ）钢管和Q345Φ57 ×3.5mm （ Φ70×3.5mm ）套管焊接而成 。钢管只有200mm长，钢管中间焊接一个圆盘，起始杆表面进行热镀锌工艺处理。起始杆主要用于承受竖向荷载和控制扫地杆高度。

    挂钩跳板：面板采用镀锌带板冲孔，两端焊接带自锁锁片的挂钩。主要用作人行通道，亦可起到稳固架体的作用。

    常用面板厚度：1.2 /1.5 /1.8 /2.0 mm。

    宽度：210 /240 /250 /300 /420 /480 /500 mm。

    长度按照横杆长度设计：600 /900 /1200 /1500 /1800 /2000  mm。

    注：挂钩跳板长度是指横杆与横杆中心线的距离。

    踏步梯：采用镀锌方管和镀锌踏板焊接而成。作为上下通道，梯子两侧可配扶手（亦可配斜拉杆兼作扶手）。

    常用表示方式：W（420-1000）H2000L1800 mm。

    以上就是承插型盘扣式脚手架的构造和主要构件简介，如想采购这种脚手架，建议选择综合实力强的盘扣式脚手架厂家合作，如想了解更多相信信息，欢迎拨打移动咨询热线：18570023002。
